CAMARA HIPERBARICA MULTIPLAZA 3.0ATA

Cámara Hiperbárica Multiplaza 3.0 ATA

Uso Clínico / Hospitalario de Alta Presión

🔹 INFORMACIÓN GENERAL

• Tipo: Cámara hiperbárica rígida multiplaza
• Aplicación: Uso médico, hospitalario y terapias HBOT
• Presión máxima de trabajo: 3.0 ATA (≈ 0.2 MPa)
• Configuración: Sistema de doble compartimiento (cámara principal + antecámara)
• Capacidad: 4 a 20 pacientes según configuración

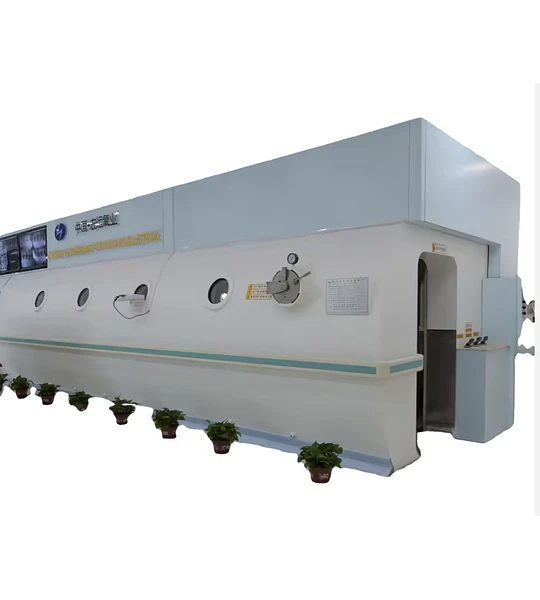

🔹 ESTRUCTURA Y DISEÑO

• Forma: Cilíndrica horizontal
• Material: Acero carbono / acero médico de alta resistencia
• Diámetro aproximado: 2.1 – 2.2 m
• Longitud: ~6.0 m (según modelo)
• Peso: Aproximadamente 6 – 8 toneladas
• Puertas: Sistema hermético multipuerta (hasta 4 accesos)

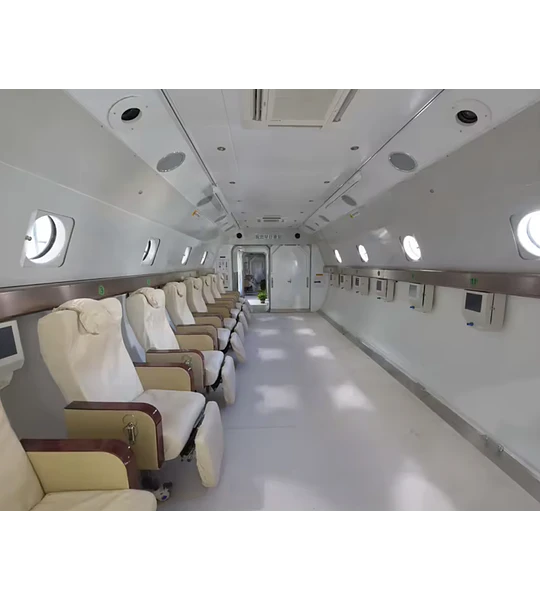

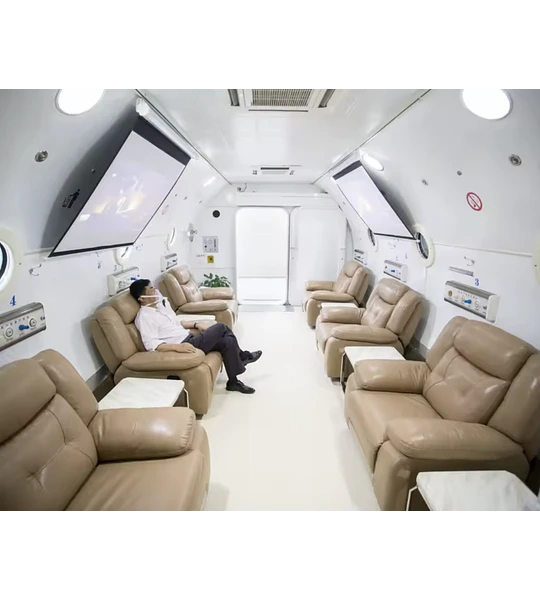

🔹 CONFIGURACIÓN INTERNA

• Cámara principal con:
  • Camilla + asientos o configuración mixta
• Antecámara:
  • Asientos para personal o pacientes
• Ventanas de observación múltiples
• Iluminación interna distribuida

🔹 SISTEMA DE PRESURIZACIÓN

• Presurización mediante aire comprimido
• Velocidad de presurización ajustable
• Control automático de presión
• Rango típico de presurización:
  • 0.5 a 5 psi/min (configurable)

🔹 SISTEMA DE OXÍGENO

• Suministro mediante:
  • Máscaras
  • Cascos (hood)
• Sistema BIBS (respiración independiente)
• Flujo de oxígeno controlado por paciente
• Oxígeno no presuriza la cámara (seguridad mejorada)

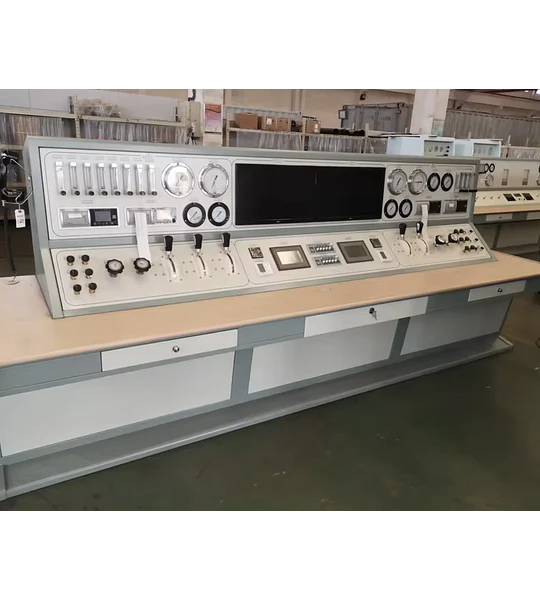

🔹 SISTEMA DE CONTROL

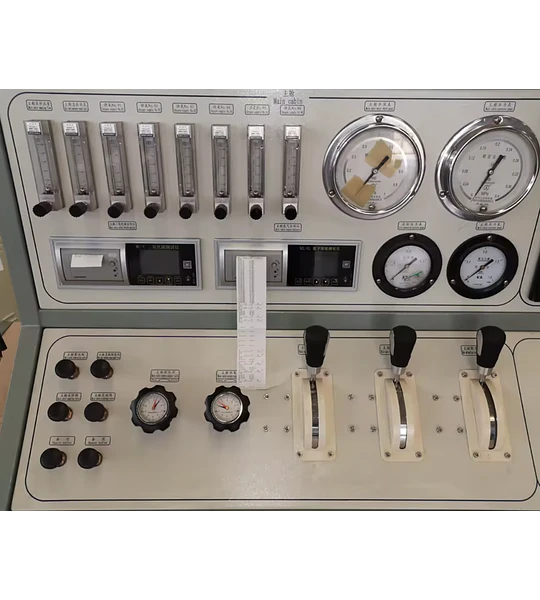

• Panel de control externo principal
• Panel interno (cámara y antecámara)
• Programación de:
  • Presión terapéutica
  • Velocidad de compresión
  • Tiempo de tratamiento
• Sistema automático y modo manual de respaldo

🔹 VENTILACIÓN

• Ventilación automática durante tratamiento
• Flujo base: ~50 L/min
• Ajustable hasta 300 L/min según carga de pacientes

🔹 SEGURIDAD

• Válvulas de alivio de presión redundantes
• Sistema de descompresión de emergencia (≈ 2–3 minutos desde 3 ATA)
• Sistema contra incendios integrado (sprinklers)
• Monitoreo interno y externo
• Comunicación bidireccional
• Operación manual en caso de falla

🔹 SISTEMAS ADICIONALES

• Sistema de filtrado de aire (carbón + micropartículas)
• Compresores de aire industriales
• Tanques de almacenamiento de aire
• Conexiones para monitoreo médico (ECG opcional)
• Sistema multimedia opcional

🔹 CONDICIONES DE OPERACIÓN

• Temperatura de trabajo: 5°C – 40°C
• Instalación fija (requiere sala técnica especializada)
• Requiere:
  • Operador certificado
  • Infraestructura hospitalaria

🔹 APLICACIONES MÉDICAS

• Enfermedad por descompresión
• Intoxicación por monóxido de carbono
• Pie diabético y heridas crónicas
• Infecciones severas
• Terapias neurológicas y vasculares

🔹 CARACTERÍSTICAS DESTACADAS

• ✔ Presión clínica máxima (3.0 ATA)
• ✔ Tratamiento simultáneo de múltiples pacientes
• ✔ Acceso de personal médico dentro de la cámara
• ✔ Mayor seguridad frente a cámaras monoplace
• ✔ Sistema automatizado de alta precisión

⚠️ CONSIDERACIONES

• Equipo de uso estrictamente médico
• Requiere instalación certificada
• Operación bajo protocolos clínicos
• Alto requerimiento de infraestructura

🧠 RESUMEN TÉCNICO

Una cámara multiplaza 3.0 ATA representa el estándar más alto en terapia hiperbárica, permitiendo tratamientos complejos, mayor seguridad operativa y atención simultánea de múltiples pacientes en entornos hospitalarios.
